SD卡是一種閃存形式，用于存儲來自許多現代數字設備的數據。它們與其他存儲介質的不同之處在于，它們可以被寫入數千次，并且不需要電源來保留其內容。這使得它們成為數碼相機等電子產品的理想選擇，因為數碼相機具有嚴格的電源要求，并且需要可多次寫入的介質。與傳統硬盤相比，SD卡也不包含運動部件，因此它們在意外碰撞和跌落時具有更大的彈性。

要使用SD卡，您的電子設備必須首先能夠讀取SD卡。數碼相機和手機等電子產品通常包含SD插槽，但如果沒有，則可能無法修改以接受SD卡。許多計算機都有SD和其他存儲卡的存儲卡插槽，您可以購買USB存儲卡“讀卡器”，使您的計算機能夠以其他方式使用這些卡。有些電子設備無法讀取所有尺寸的SD卡。

數據存儲

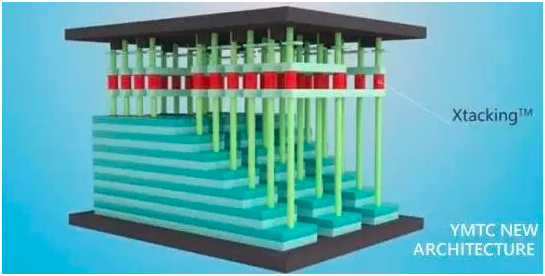

SD卡中的數據存儲在一系列稱為NAND芯片的電子元件上。這些芯片允許數據寫入SD卡并存儲在SD卡上。由于芯片沒有移動部件，數據可以從卡中快速傳輸，遠遠超過CD或硬盤驅動器介質的可用速度。SD卡中的NAND芯片不易磨損，因此數據可以在其使用壽命內被寫入數千次，使SD卡具有彈性并能長期使用。

寫保護

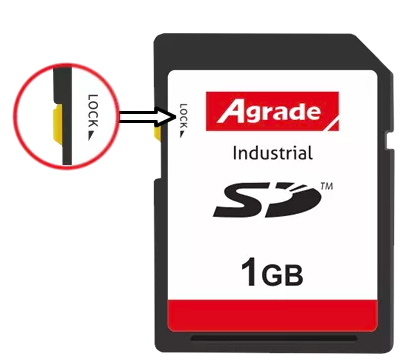

為了防止數據意外丟失，許多SD卡都配備了一個“鎖”，用于鎖定卡上包含的數據。這是通過一個小開關實現的，如果啟用該開關，則不允許在卡上寫入新數據或覆蓋舊數據。因為這種保護內置于SD卡本身，所以您不必擔心您的電子設備是否會遵守此鎖。當數據不再需要保護時，可以切換開關，解鎖卡以供使用。

SD卡重要參數

與CF卡或者PC卡一樣，SD卡內部包含一個控制器，能控制內部所有的閃存操作。根據串行時鐘數據在主機與卡之間傳輸，速度為512字節塊。目前定義FAT12/16的文件系統的卡容量在2G字節或以下，FAT32的卡的容量在4G字節或者以上。

引腳說明

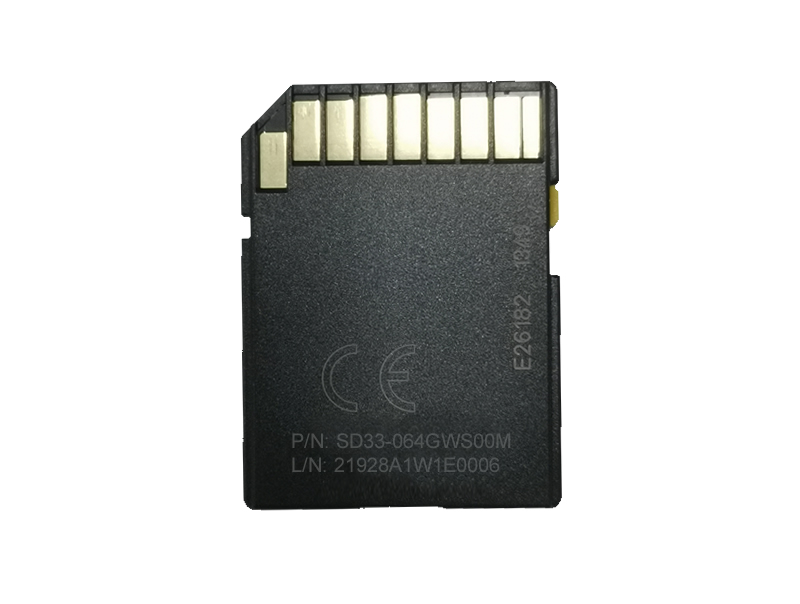

與CF或者PC卡不同，SD卡沒有使用PIN針，取而代之的是使用9個接觸焊盤，如下圖所示。

電平標準

SD卡操作電壓范圍是2.7-3.3V。專用的低電壓版本SD卡能工作在1.6V。Agrade睿達的SD卡工作電壓范圍在標準的SD卡電壓范圍內。

總線協議

SD卡有定義2套總線協議。默認是本地SD模式，但是能配置成較慢SPI模式。在上電后第一次復位命令期間選擇協議。SD卡工作在SD模式，若將卡切換到SPI模式，當主機發送復位命令給卡時CS信號必須生效。一旦配置了專用的協議，在供電期間都不能改變。切換協議的唯一方法就是重新上電。

總線寬度

SD卡工作于時鐘串行模式的位寬度是1-4位。在SPI模式，僅僅工作于1位的模式。

3.5 時鐘頻率SD工作于2種速度模式，默認模式時鐘頻率是0-25MHz，高速模式是0-50MHz。

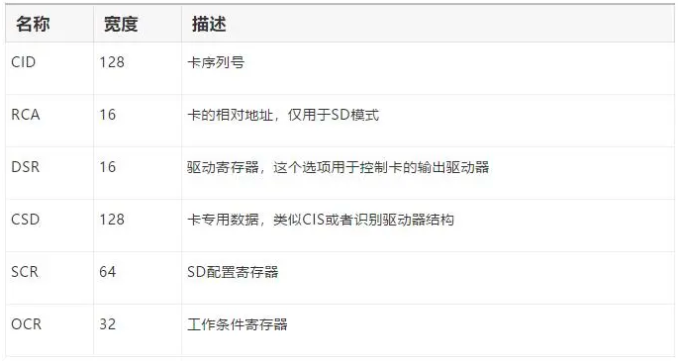

3.6 卡寄存器所有SD卡包含一套寄存器信息，用來描述與控制多種特征卡的支持性。類似卡配置寄存器與PC或CF卡的CIS結構(或者識別IDE驅動器的驅動結構)。如下表格列出了卡的信息寄存器與他們的描述：

SD卡協議由主機與SD卡之間的命令交換或者反饋標號組成。數據通過數據包進行傳輸。一個包由數據塊與CRC檢驗位組成。數據可以通過單個塊與多個塊模式進行傳遞，類似ATA讀/寫扇區與讀/寫多重命令。所有的傳輸在CMD/DAT引腳進行前首先使用MSB(最高有效位)。當數據在DAT引腳上傳輸時，CMD引腳發送命令與反饋信號。
